巷道车辆优先通行系统

系统优势

• 解决井下巷道车辆通行的现场管控难题，有效预防安全隐患的发生；
• 远距离自动识别行驶中的车辆，实时监控通道内车辆占用情况；
• 不受巷道内光线昏暗等影响，准确控制车辆在会车点减速有序通行；
• 可联动控制信号灯自动切换，提高车辆运输效率；
• RFID读写器识别距离0-20米可调，保证车辆识别的准确性；
• RFID读写器接口丰富，可与PLC等信号控制系统联动；
• RFID标签读距远、性能稳定，防尘防潮，可在井下长期使用。

系统原理

• 在距巷道交叉口一定距离的位置安装RFID远距离读写器，并给巷道内行驶的车辆安装RFID标签，将该车辆信息与RFID标签绑定；
• 根据现场环境以及路口放行规则调整RFID读写器的识读距离和角度，以便达到最佳识读效果；
• 车辆进入交叉口接近区段时，RFID读写器自动识别并上传该车辆上的标签信息至后台控制系统；
• 后台根据车辆通行优先级别，联动控制对应车道亮红灯，同时控制对应车道内车辆减速，待一侧车辆离开巷道后，控制两侧车道都亮绿灯放行。

系统示意

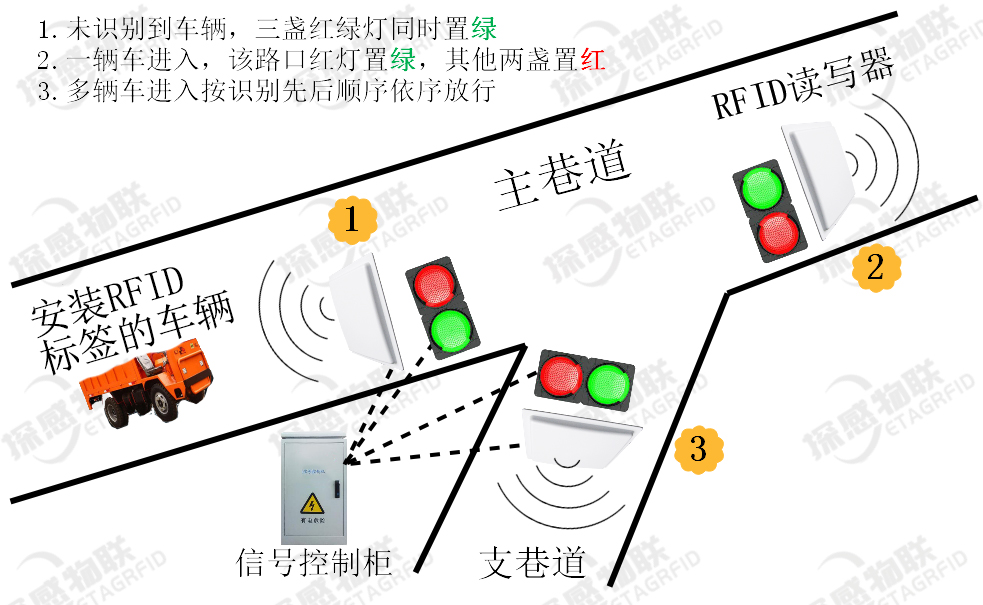

系统示意图

系统应用

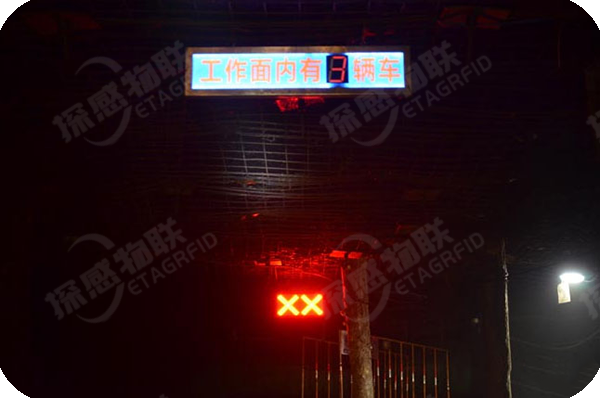

系统应用图一

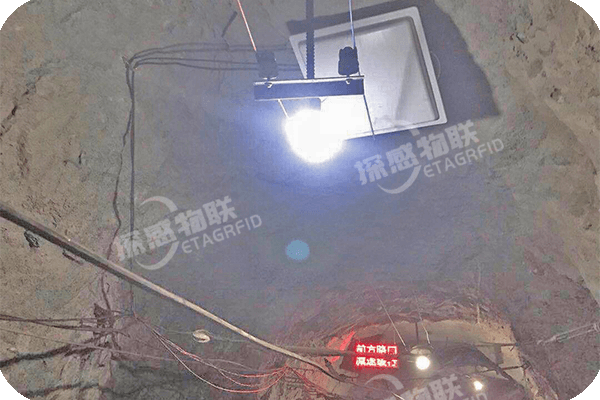

系统应用图二
